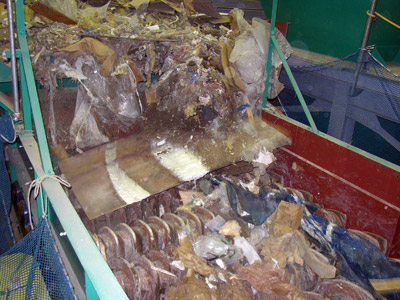

ロールスクリーン
選別機
そろばん状に配列された多角形ディスクが回転し、機械は振動することなく処理物がバウンドしながら均一に進みます。
ダブルディスク構造と独自のディスク配列により、目詰まりや絡みつきがなく、大量処理が可能です。振動ふるいやトロンメルで処理が困難な対象物に威力を発揮します。
特徴
- コンパクトで大量処理が可能。
- 目詰まり、絡みつきがない。
- 正確なサイズの選別が可能
- 次工程への定量供給が可能。
- 機械の騒音・振動がない。
原理・機構
ディスク数と軸本数の組み合わせによる対象物と処理量を合わせた自由度の高い設計が可能です。
モータはインバータ仕様で可変制御が可能、ジャッキ（オプション）による傾斜角調整で幅広い対象物を処理できます。
【ダブルディスク構造】
ディスク間の抜けを防止するダブルディスク構造が高精度で高効率な選別を可能にします。曲線により構成される多角形ディスクは位相による隙間変化がなく目幅を一定に保ちます。
対象物
建築廃棄物、シュレッダーダスト、掘り起こし残土、焼却灰、資源ゴミ、生ゴミ、その他

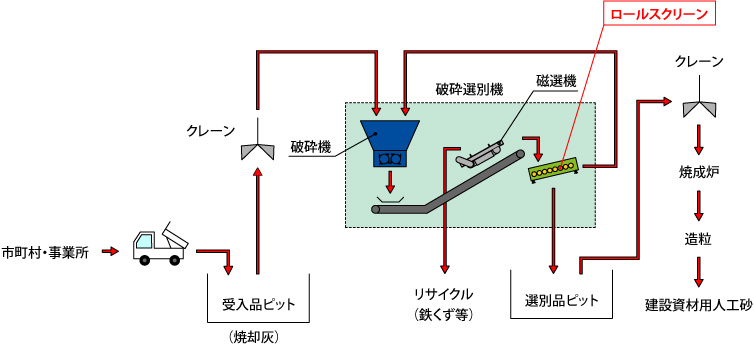

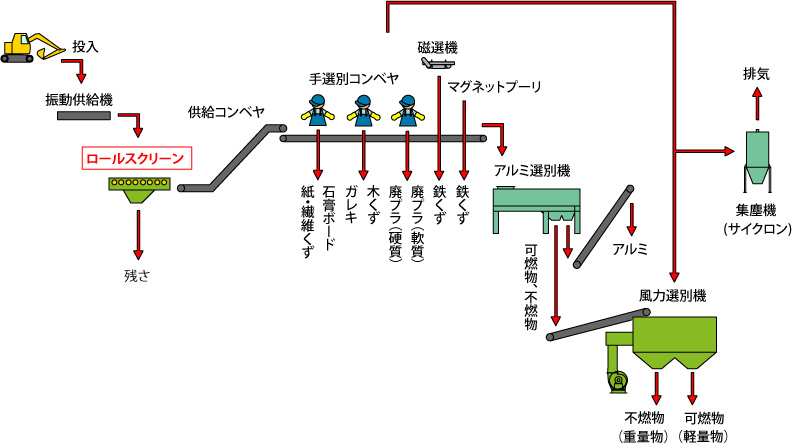

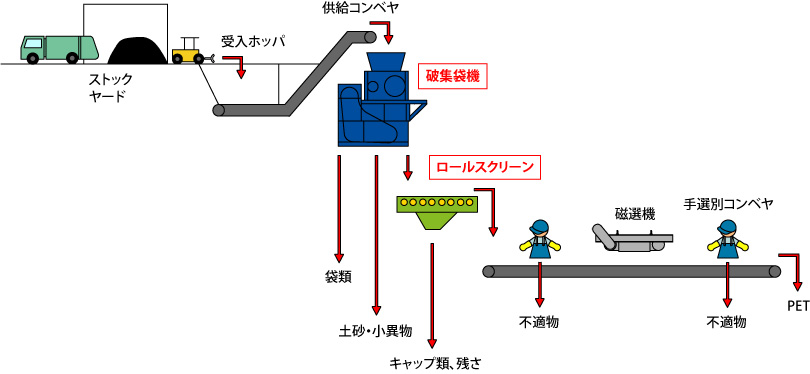

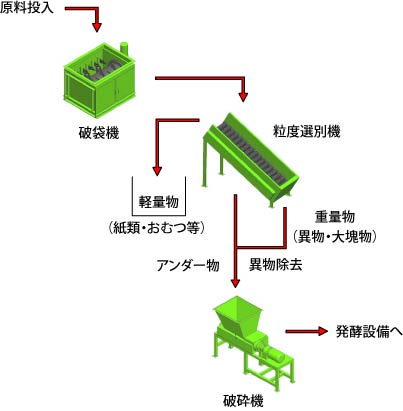

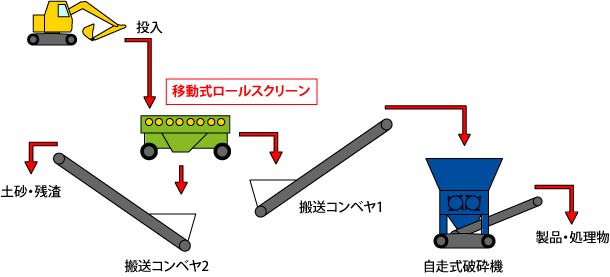

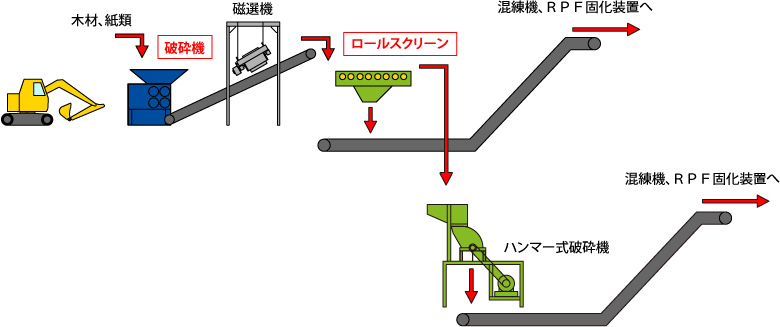

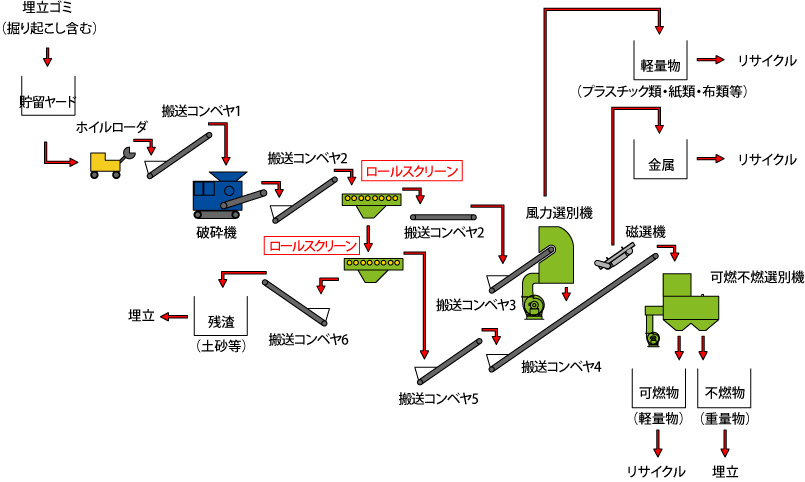

施行例
| 機種 | OMR1A -4521 |
OMR1 -4521 |
OMR2 -4019 |
OMR5 -4817 |
OMR7 -7215 |
OMR8 -8212 |
OMR9 -8209 |
|---|---|---|---|---|---|---|---|
| 目幅(mm)a x b | 6 x 10 | 6 x 16 | 19 x 35 | 50 x 57 | 80 x 83 | 200 x 216 | 200 x 291 |
| アンダー物目安1(mm)※ | 10〜20 | 20〜25 | 40〜45 | 60〜70 | 90〜105 | 280〜300 | 280〜380 |
| ディスク径(概算mm) | 95 | 95 | 178 | 259 | 333 | 486 | 680 |
| ディスク形状 | 五角形 | 五角形 | 三角形 | 三角形 | 三角形 | 三角形 | 三角形 |
| ディスク数量 | 147ブロック | 147ブロック | 76ブロック | 204 | 195 | 117 | 75 |
| 電動機容量(KW) | 1.5 | 1.5 | 2.2 | 3.7 | 7.5 | 11 | 11 |
| 有効幅:W1(mm) | 1130 | 1130 | 1098 | 1220 | 1835 | 2112 | 2112 |
| 全幅:W2(mm) | 1743 | 1743 | 1730 | 1862 | 2676 | 3294 | 3294 |
| 全長:L(mm) | 2160 | 2160 | 3175 | 4000 | 4560 | 4945 | 5250 |
| 全高:H(mm) | 765 | 765 | 900 | 1025 | 1525 | 1485 | 1485 |
| 質量(kg) | 1700 | 1700 | 2400 | 3150 | 3650 | 9500 | 8000 |
※1 アンダー物には、本寸法程度の長尺片の混入があります。
※付属品:制御盤（インバータ付）
※投入ホッパ、排出シュート、架台及び角度調整ロッドはオプションとなります。
※標準以外の目幅、機長、機幅等につきましては、別途ご相談ください。
※本諸元は改良の為予告なく変更することがありますのでご了承下さい。
